Nachdem der Tiefensteller Version 1 für die Proxxon Motoren mit 20mm Spannhals hervorragend funktioniert, habe ich mir zwischendurch Gedanken über einen CNC Gravurtiefenregler für Fräsmotoren mit 43mm Spannhals gemacht.
Auch in dieser Version soll der Aufbau möglichst flach sein, damit der Abstand zwischen dem Tisch der Z-Achse und Fräserachse nicht zu groß wird und damit die Hebelwirkung möglichst klein bleibt.
Wohin setzt mal also dann die Führungswellen, die den Fräsmotorhalter auf und abführen? Hinter den Motorhalter, dann wird aber der Abstand zwischen dem Tisch der Z-Achse und dem Fräsmotor größer.
Seitlich, dann wird schnell der Aufnahmetisch der Z-Achse zu schmal.
Es bleibt also nur, die Wellen nach vorne zu montieren, denn da ist Platz vorhanden.

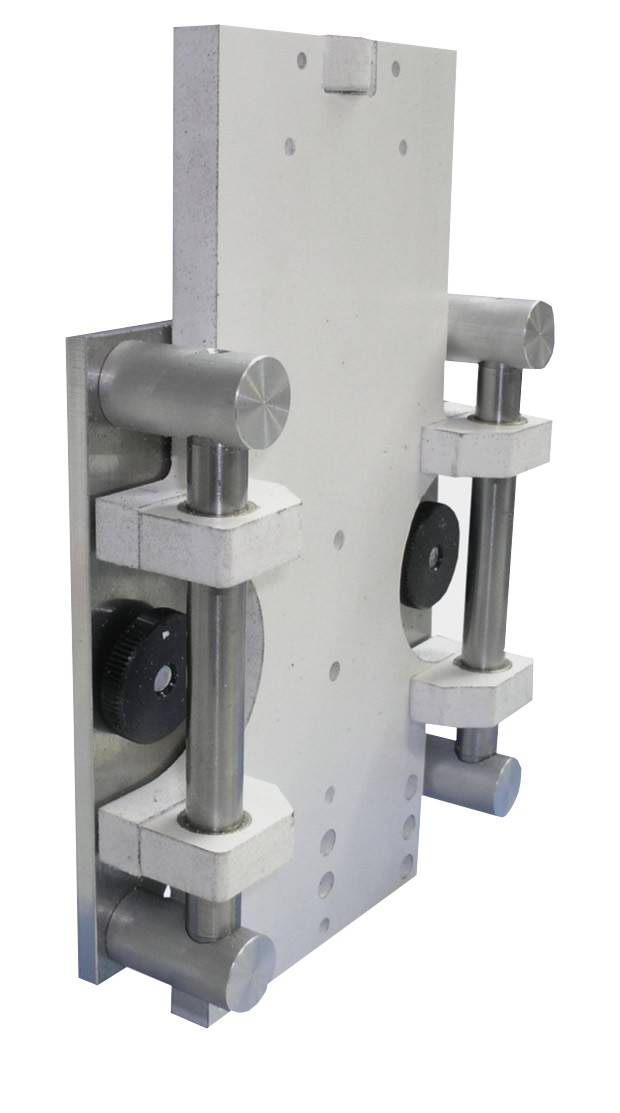

Genau das habe ich hier mit meinem Testmodell umgesetzt.
Die 5mm Aluminiumträgerplatte wir werkzeugfrei mit den beiden schwarzen Rändelmuttern auf dem Nutentisch der Z-Achse festgespannt.
Der weiße, hier noch aus Kunststoff gefertigte Maschinenträger kann frei auf den Wellen auf und abgleiten und somit die eventuellen Unebenheiten im Werkstück ausgleichen. Es fehlen noch der Motorhalter mit 43mm Bohrung und der Gleitschuh mit Teflonring, der später auf dem Werkstück gleitet.
Wohin setzt mal also dann die Führungswellen, die den Fräsmotorhalter auf und abführen? Hinter den Motorhalter, dann wird aber der Abstand zwischen dem Tisch der Z-Achse und dem Fräsmotor größer.
Seitlich, dann wird schnell der Aufnahmetisch der Z-Achse zu schmal.
Es bleibt also nur, die Wellen nach vorne zu montieren, denn da ist Platz vorhanden.
Genau das habe ich hier mit meinem Testmodell umgesetzt.
Die 5mm Aluminiumträgerplatte wir werkzeugfrei mit den beiden schwarzen Rändelmuttern auf dem Nutentisch der Z-Achse festgespannt.
Der weiße, hier noch aus Kunststoff gefertigte Maschinenträger kann frei auf den Wellen auf und abgleiten und somit die eventuellen Unebenheiten im Werkstück ausgleichen. Es fehlen noch der Motorhalter mit 43mm Bohrung und der Gleitschuh mit Teflonring, der später auf dem Werkstück gleitet.
14.03.2011
