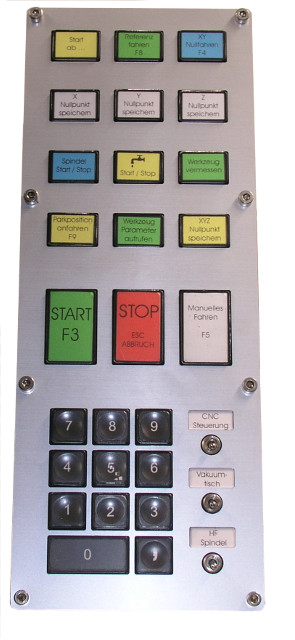

Dieses Steuerpult sieht nach viel aus, ist absolut simpel. Es besteht einfach nur aus Tastern und ein paar Schaltern. Die Taster werden alle einseitig an Ground gelegt und auf der anderen Seite auf einen der Eingänge des iPac Controllers geführt. Die drei Schalter können über Lastrelais verschiedene Zusatzgeräte an der Fräse ein und ausschalten.
15.03.2016
Hauptsteuerung
Die Tastkappen stammen aus einer Supermarkt Kassentastatur. Die Kappen lassen sich abnehmen und die selbst erstellten Etiketten austauschen. Somit läßt sich die Belegung und Anordnung der Funktionen jederzeit verändern.
Die Bedieneinheit besteht weiterhin aus mehreren Teilen, wie eine Platine mit den Tastern, eine Frontplatte und zwei 3mm starke Kunststoffträger platten.

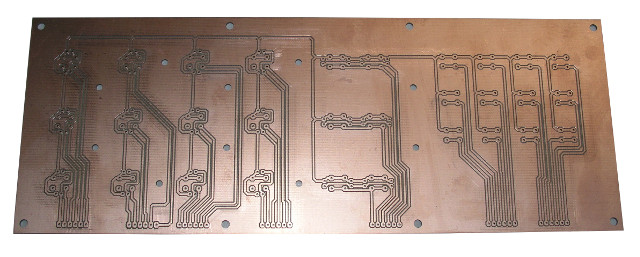

Hier erst einmal die Platine, mit einer Größe von 290x110mm
Die Bedieneinheit besteht weiterhin aus mehreren Teilen, wie eine Platine mit den Tastern, eine Frontplatte und zwei 3mm starke Kunststoffträger platten.
Hier erst einmal die Platine, mit einer Größe von 290x110mm
