Als Wegaufnehmer kommen handelsübliche digitale Meßschieber zum Einsatz.Von den Elektronikboxen der Meßschieber werden alle unnötigen Gehäuseteile entfernt, damit sie schlanker werden und besser in ein Aluminium Vierkantrohr passen.

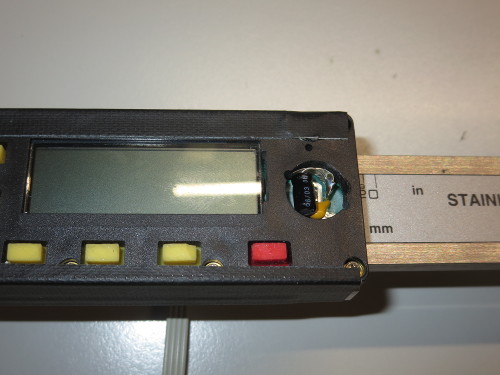

Da die Meßschieber durch die Störimpulse, die der Spindelmotor erzeugt, resetet werden können, habe ich zur Entstörung in jedem Batteriefach einen 10uF Elko und 100nF Kondensator direkt an die Batterieanschlüsse gelötet. Der Datenausgang wird über ein vierpoliges Flachbandkabel direkt herausgeführt
Da die Meßschieber durch die Störimpulse, die der Spindelmotor erzeugt, resetet werden können, habe ich zur Entstörung in jedem Batteriefach einen 10uF Elko und 100nF Kondensator direkt an die Batterieanschlüsse gelötet. Der Datenausgang wird über ein vierpoliges Flachbandkabel direkt herausgeführt
Messwertgeber
Jeder Meßschieber wird in einem Vierkant Aluminiumrohr montiert. In das Rohr habe ich auf der Rückseite ein Langloch gefräst. Durch dieses wird das Anschlusskabel und die Halteschraube herausgeführt.

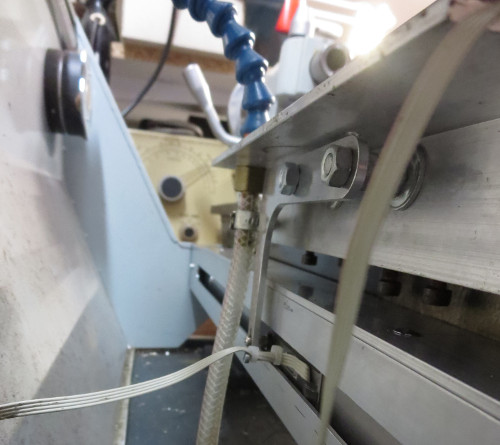

Die komplette Einheit ist auf der Rückseite des Maschinenbett angebracht. Der Aluminiumbügel am Support bewegt die Elektronikbox des Meßschiebers.
