Einfacher DC/DC Converter
Viele LCD Anzeigen benötigen eine unabhängige Spannungsversorgung, bei der die zu messende Spannung nicht mit der Betriebsspannung der Anzeige verbunden sein darf.
Man muß dann die LCD Anzeige über eine Batterie, eine zusätzliche Wicklung am Transformator oder einen DC/DC Converter betreiben. Wie sich ein solcher DC/DC Converter einfach und auch günstig aufbauen läßt zeigt diese Schaltung.

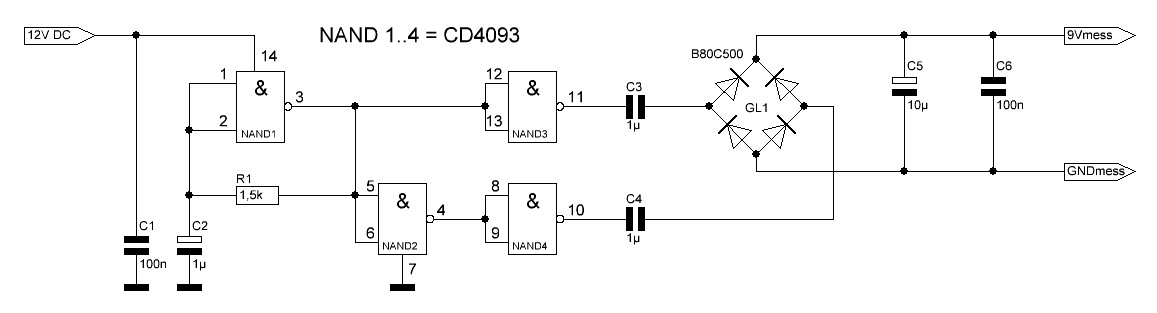

NAND1 bildet mit R1 und C2 einen Schwingkreis. C1 dient zur Störunterdrückung der Betriebsspannung und sollte sich direkt an Pin 14 von IC1 befinden.
Da die Ausgangsspannung stark von dieser Frequenz des Schwingkreises abhängig ist, kann man bereits durch Verändern von R1 oder/ und C2 die Ausgangsspannung einstellen und benötigt keine weitere Spannungsstabilisierung für die LCD Anzeige. Das Gatter NAND2 ist als Inverter geschaltet und erzeugt die "negative Halbwelle". Die Gatter NAND3 und NAND4 dienen als Treiberstufen und führen über die Kondensatoren C3 und C4 eine Wechselspannung and die Gleichrichterbrücke GL1. Diese beiden Kondensatoren trennen dabei die Ein- und Ausgangsspannung der Schaltung. Es darf daher auf keinen Fall der Ground von Eingangsspannung mit dem Ground der Aussgangsspannung verbunden werden. Die gleichgerichtete Ausgangsspannung wird nun noch von C5 und C geglättet und der LCD Anzeige zugeführt. In diesem Beispiel liegt die Ausgangsspannung bei etwa bei 9V DC bei einer Eingangsspannung von 12V DC.
